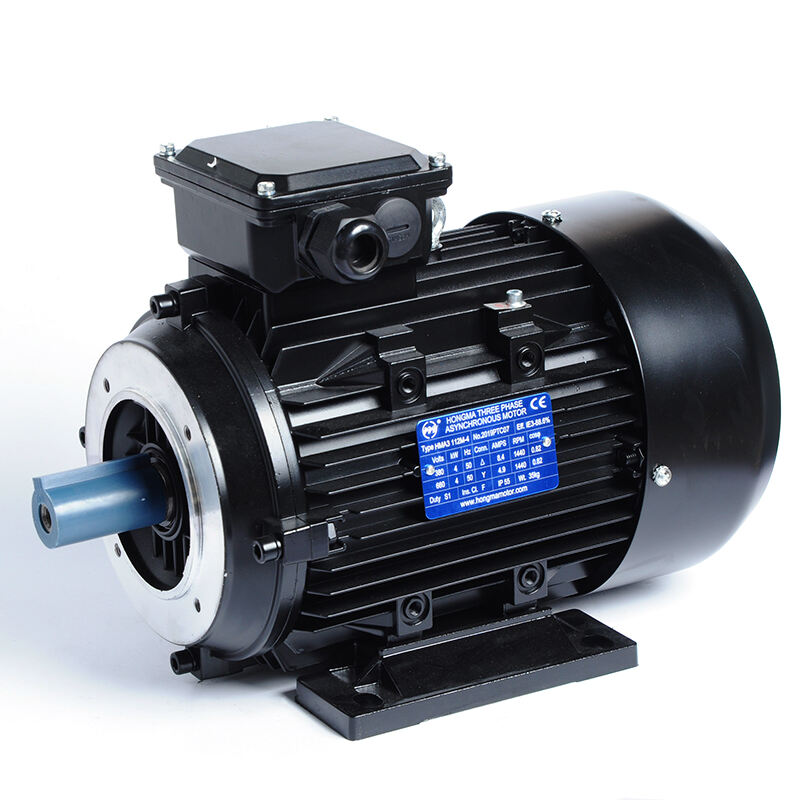

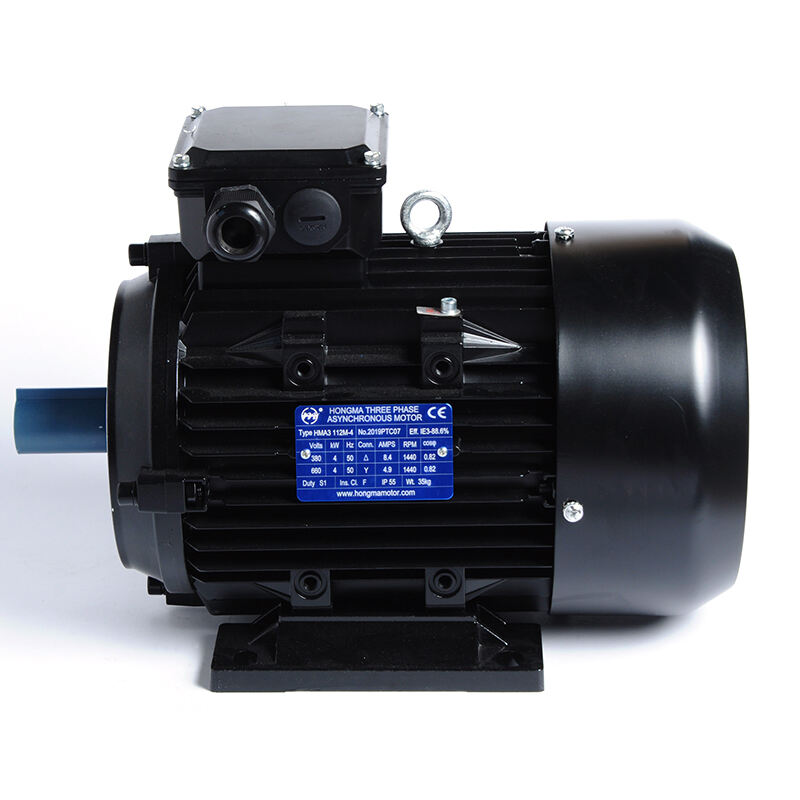

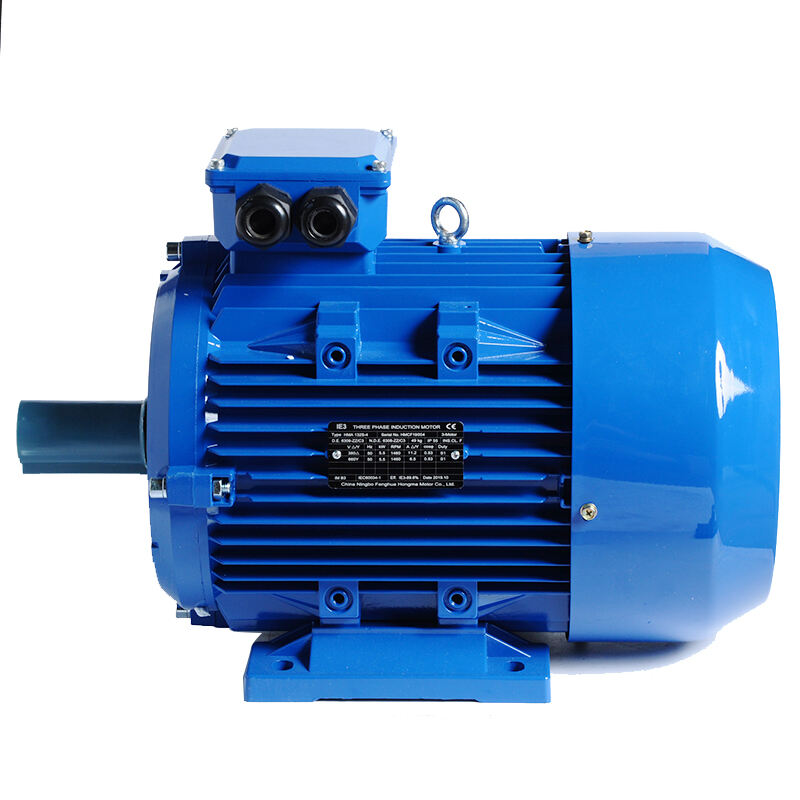

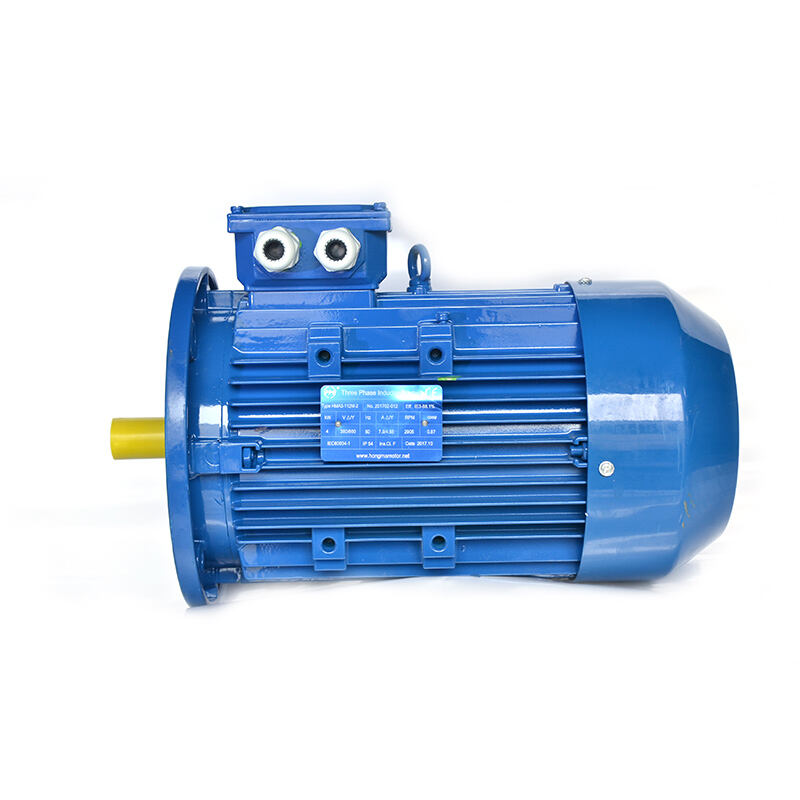

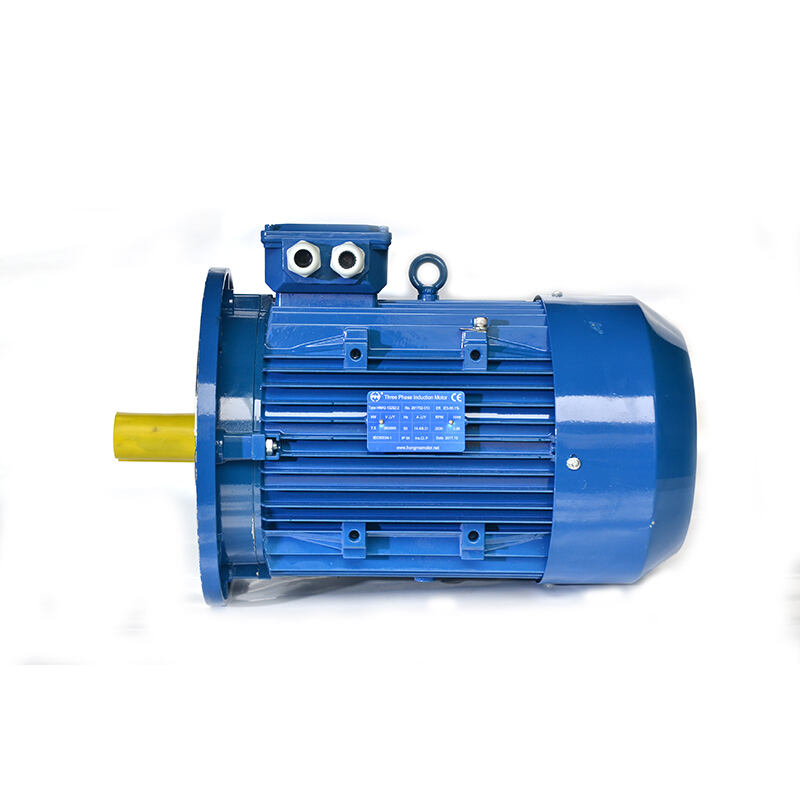

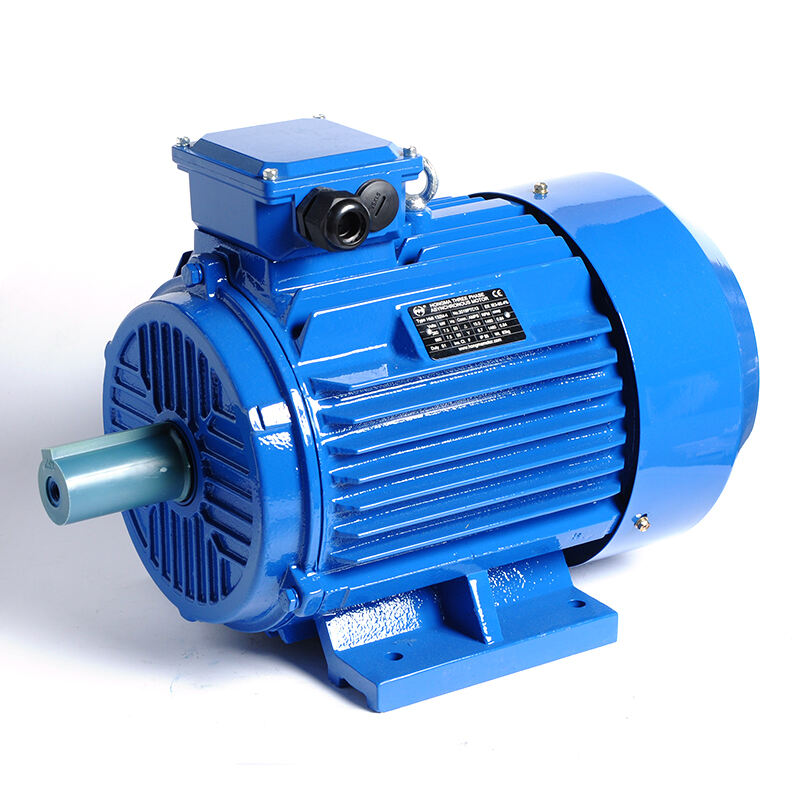

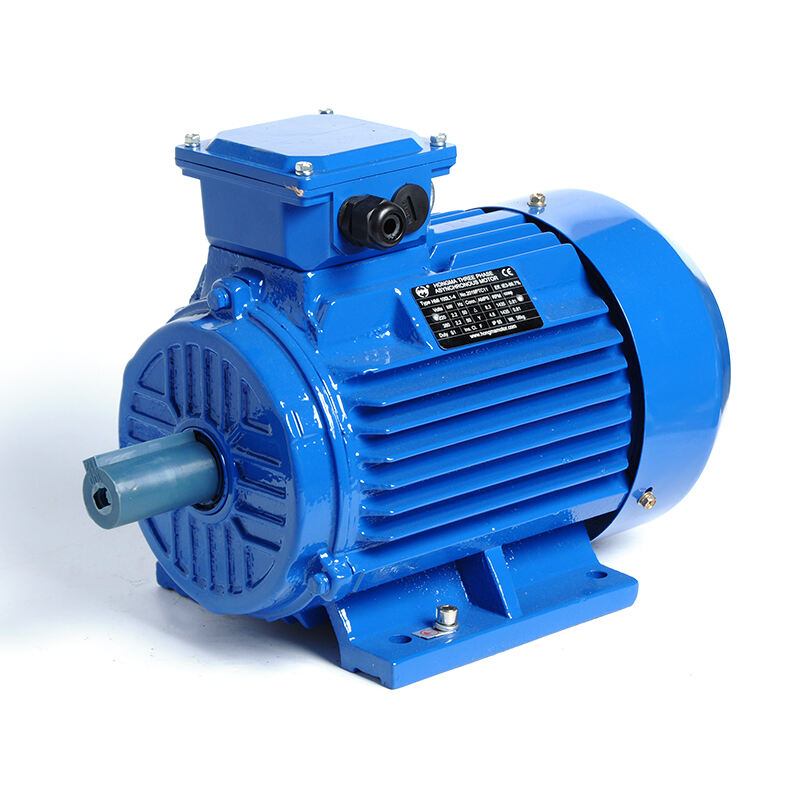

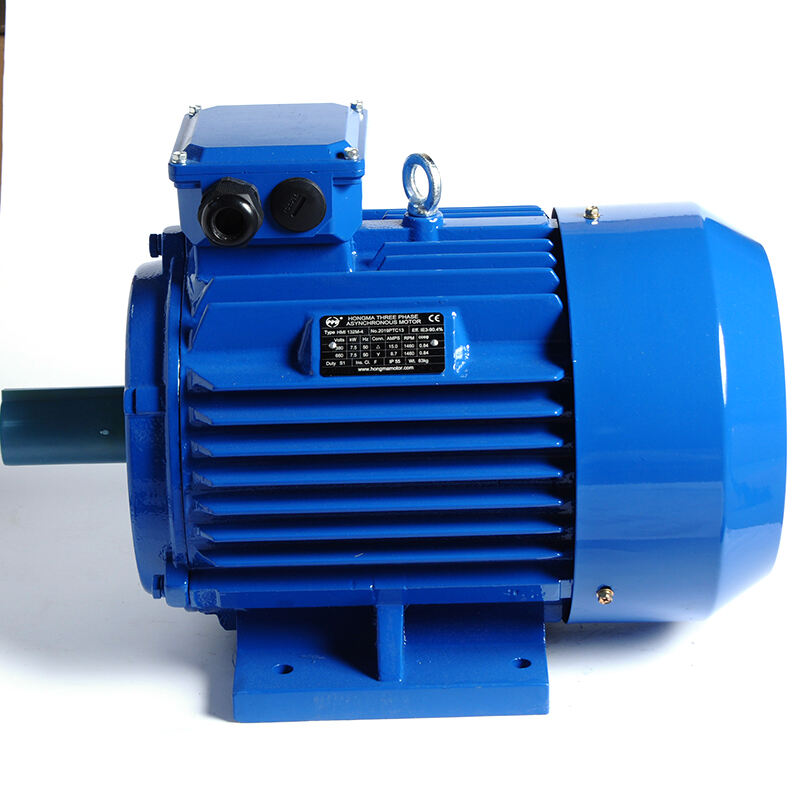

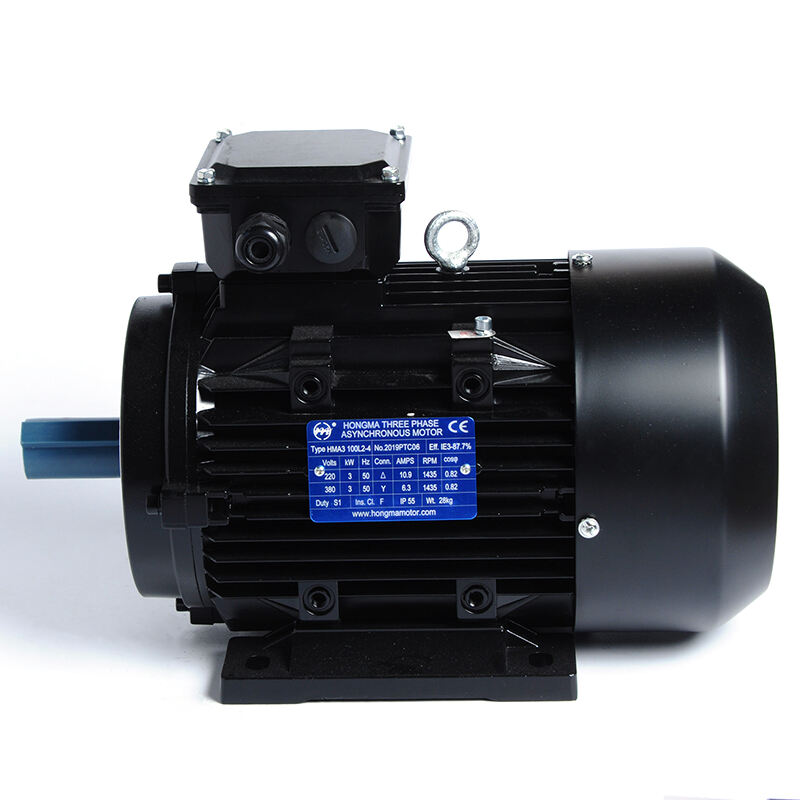

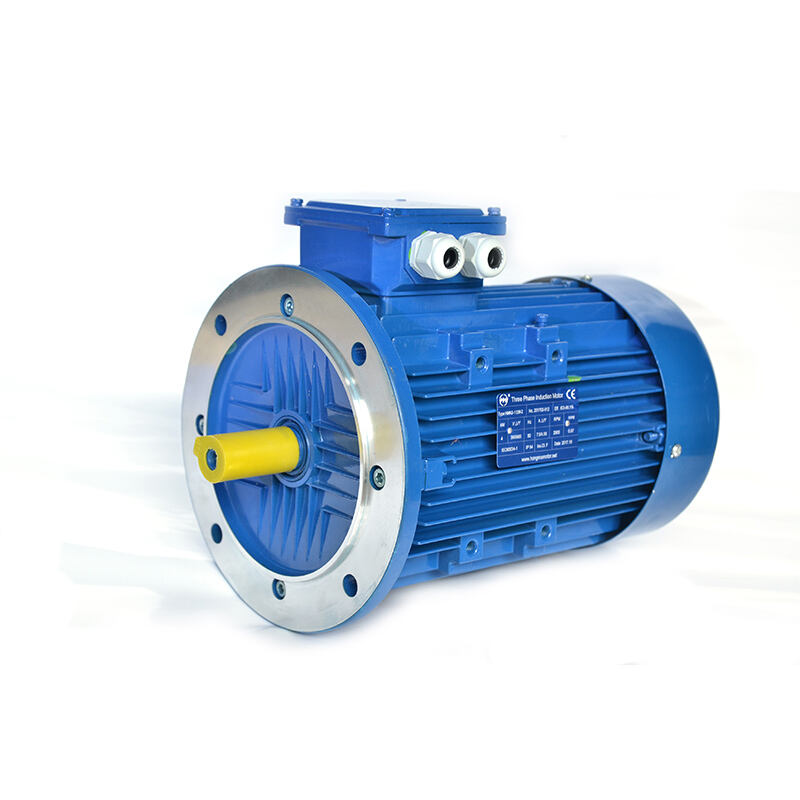

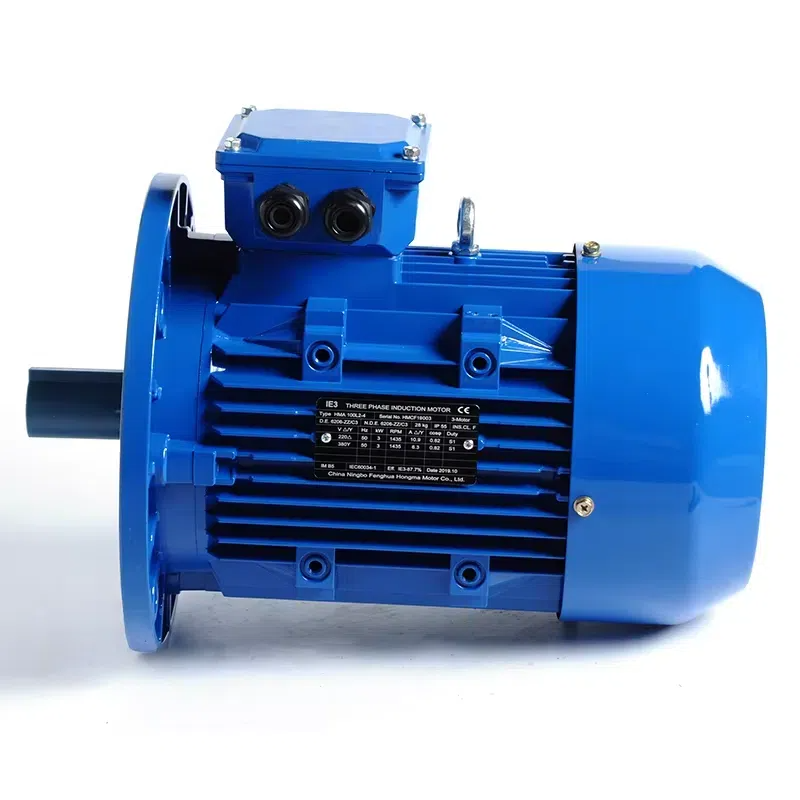

Moteur électrique asynchrone à efficacité premium

Moteur électrique asynchrone à efficacité premium

Contactez-nous

Description
HM3 (2POLE 3000RPM) Paramètre DONNÉES TECHNIQUES
HM3 (4POLE 1500RPM) Paramètre DONNÉES TECHNIQUES
HM3 (6POLE 1000RPM) Paramètre DONNÉES TECHNIQUES
HMA3/HMA4 Paramètre DIMENSIONS EXTÉRIEURES - B3, B5 ET B35
HMA3/HMA4 Paramètre DIMENSIONS EXTÉRIEURES - B14, B34
Paramètres HMI3/HMI4 DIMENSIONS EXTÉRIEURES - B3, B5 ET B35

Contactez-nous

+86-136-8583-1788

[email protected]

Description

HM3 (2POLE 3000RPM) Paramètre DONNÉES TECHNIQUES

Type		Sortie	Vitesse	Efficacité	Puissance facteur	Courant nominal			Ts/Tn	Tmax/Tn	Est\/ln	Alu	C/I
Type		(KW)	(tr/min)	(%)	Cosφ	380V	400V	415V	Ts/Tn	Tmax/Tn	Est\/ln	(kg)	(kg)
HM3	80M1-2	0.75	2880	80.7	0.82	1.7	1.6	1.6	2.2	2.3	7	11	18
HM3	80M2-2	1.1	2880	82.7	0.83	2.4	2.3	2.2	2.2	2.3	7.9	12	20
HM3	90S-2	1.5	2895	84.2	0.84	3.2	3.1	3.0	2.2	2.3	7.9	15	24
HM3	90L-2	2.2	2895	85.9	0.85	4.6	4.3	4.2	2.2	2.3	7.9	16	29
HM3	100L-2	3	2895	87.1	0.87	6.0	5.7	5.5	2.2	2.3	8.1	25	37
HM3	112M-2	4	2905	88.1	0.88	7.8	7.4	7.2	2.2	2.3	8.1	33	46
HM3	132S1-2	5.5	2930	89.2	0.88	10.6	10.1	9.7	2.2	2.3	8.1	47	70
HM3	132S2-2	7.5	2930	90.1	0.88	14.4	13.7	13.2	2.2	2.3	8.1	53	74
HM3	160M1-2	11	2945	91.2	0.89	20.6	19.6	18.9	2.2	2.3	8.1	83	124
HM3	160M2-2	15	2945	91.9	0.89	27.9	26.5	25.5	2.2	2.3	8.1	94	134
HM3	160L-2	18.5	2955	92.4	0.89	34.2	32.5	31.3	2.2	2.3	8.1	106	162
HM3	180M-2	22	2955	92.7	0.89	40.5	38.5	37.1	2	2.3	8.1		198
HM3	200L1-2	30	2960	93.3	0.89	54.9	52.1	50.3	2	2.3	8.1		258
HM3	200L2-2	37	2960	93.7	0.89	67.4	64.0	61.7	2	2.3	8.1		278
HM3	225M-2	45	2965	94	0.90	80.8	76.8	74.0	2	2.3	8.1		342
HM3	250M-2	55	2970	94.3	0.90	98.5	93.5	90.2	2	2.3	8.1		450
HM3	280S-2	75	2975	94.7	0.90	133.7	127.0	122.4	2	2.3	8.1		600
HM3	280M-2	90	2975	95	0.90	159.9	151.9	146.4	2	2.3	8.1		660
HM3	315S-2	110	2978	95.2	0.90	195.1	185.3	178.6	1.8	2.2	7.7		1032
HM3	315M-2	132	2978	95.4	0.90	233.6	221.9	213.9	1.8	2.2	7.7		1152
HM3	315L1-2	160	2980	95.6	0.91	279.4	265.5	255.9	1.8	2.2	7.7		1224
HM3	315L2-2	200	2980	95.8	0.91	348.6	331.1	319.2	1.8	2.2	7.7		1296
HM3	355M-2	250	2982	96.0	0.91	434.8	413.8	398.1	1.6	2.2	7.7		2040
HM3	355L-2	315	2982	96.2	0.91	546.7	519.4	500.6	1.6	2.2	7.7		2220

HM3 (4POLE 1500RPM) Paramètre DONNÉES TECHNIQUES

Type		Sortie	Vitesse	Efficacité	Puissance facteur	Courant nominal			Ts/Tn	Tmax/Tn	Est\/ln	Alu	C/I
Type		(KW)	(tr/min)	(%)	Cosφ	380V	400V	415V	Ts/Tn	Tmax/Tn	Est\/ln	(kg)	(kg)
HM3	802-4	0.75	1420	82.5	0.75	1.8	1.7	1.7	2.3	2.3	6.5	12	18
HM3	90S-4	1.1	1445	84.1	0.76	2.6	2.5	2.4	2.3	2.3	6.5	14	23
HM3	90L-4	1.5	1445	85.3	0.77	3.5	3.3	3.2	2.3	2.3	6.5	17	28
HM3	100L1-4	2.2	1435	86.7	0.81	4.8	4.5	4.4	2.3	2.3	7.5	25	36
HM3	100L2-4	3	1435	87.7	0.82	6.3	6.0	5.8	2.3	2.3	7.5	28	40
HM3	112M-4	4	1440	88.6	0.82	8.4	7.9	7.7	2.3	2.3	7.5	35	52
HM3	132S-4	5.5	1460	89.6	0.83	11.2	10.7	10.3	2.3	2.3	7.5	49	72
HM3	132M-4	7.5	1460	90.4	0.84	15.0	14.3	13.7	2.3	2.3	7.5	57	83
HM3	160M-4	11	1465	91.4	0.85	21.5	20.4	19.7	2.2	2.3	8.9	87	128
HM3	16OL-4	15	1465	92.1	0.86	28.8	27.3	26.3	2.2	2.3	8.9	103	156
HM3	180M-4	18.5	1470	92.6	0.86	35.3	33.5	32.3	2.2	2.3	7.9		194
HM3	180L-4	22	1470	93	0.86	41.8	39.7	38.3	2.2	2.3	7.9		210
HM3	200L-4	30	1475	93.6	0.86	56.6	53.8	51.9	2.2	2.3	7.9		272
HM3	225S-4	37	1485	93.9	0.86	69.6	66.1	63.7	2.2	2.3	7.9		338
HM3	225M-4	45	1485	94.2	0.86	84.4	80.2	77.3	2.2	2.3	7.9		378
HM3	250M-4	55	1485	94.6	0.86	102.7	97.6	94.1	2.2	2.3	7.9		468
HM3	280S-4	75	1486	95	0.88	136.3	129.5	124.8	2.2	2.3	7.9		630
HM3	280M-4	90	1486	95.2	0.88	163.2	155.1	149.5	2.2	2.3	7.9		708
HM3	315S-4	110	1488	95.4	0.89	196.8	187.0	180.2	2.1	2.2	7.6		1080
HM3	315M-4	132	1488	95.6	0.89	235.7	223.9	215.8	2.1	2.2	7.6		1200
HM3	315L1-4	160	1488	95.8	0.89	285.1	270.9	261.1	2.1	2.2	7.6		1284
HM3	315L2-4	200	1490	96	0.90	351.7	334.1	322.0	2.1	2.2	7.6		1368
HM3	355M-4	250	1490	96.0	0.90	439.6	417.7	402.6	2.1	2.2	7.6		2112
HM3	355L-4	315	1490	96.0	0.90	553.9	526.2	507.2	2.1	2.2	7.6		2304

HM3 (6POLE 1000RPM) Paramètre DONNÉES TECHNIQUES

Type		Sortie	Vitesse	Efficacité	Puissance facteur	Courant nominal			Ts/Tn	Tmax/Tn	Est\/ln	Alu	C/I
Type		(KW)	(tr/min)	(%)	Cosφ	380V	400V	415V	Ts/Tn	Tmax/Tn	Est\/ln	(kg)	(kg)
HM3	90S-6	0.75	935	78.9	0.71	2.0	1.9	1.9	2	2.1	5.9	14	24
HM3	90L-6	1.1	945	81	0.73	2.8	2.7	2.6	2	2.1	5.9	16	29
HM3	100L-6	1.5	949	82.5	0.73	3.8	3.6	3.5	2	2.1	5.9	28	35
HM3	112M-6	2.2	955	84.3	0.74	5.4	5.1	4.9	2	2.1	6.9	48	44
HM3	132S-6	3	968	85.6	0.74	7.2	6.8	6.6	2.1	2.1	6.9	52	64
HM3	132M1-6	4	968	86.8	0.74	9.5	9.0	8.7	2.1	2.1	6.9	56	77
HM3	132M2-6	5.5	968	88	0.75	12.7	12.0	11.6	2.1	2.1	6.9	85	86
HM3	160M-6	7.5	970	89.1	0.79	16.2	15.4	14.8	2	2.1	6.9	102	116
HM3	160L-6	11	970	90.3	0.80	23.1	22.0	21.2	2	2.1	6.9		151
HM3	180L-6	15	978	91.2	0.81	30.9	29.3	28.2	2	2.1	7.5		199
HM3	200L1-6	18.5	980	91.7	0.81	37.8	36.0	34.7	2.1	2.1	7.5		246
HM3	200L2-6	22	980	92.2	0.81	44.8	42.5	41.0	2.1	2.1	7.5		264
HM3	225M-6	30	980	92.9	0.83	59.1	56.2	54.1	2	2.1	7.5		348
HM3	250M-6	37	985	93.3	0.84	71.7	68.1	65.7	2.1	2.1	7.5		444
HM3	280S-6	45	985	93.7	0.85	85.8	81.6	78.6	2.1	2	7.5		588
HM3	280M-6	55	985	94.1	0.86	103.3	98.1	94.6	2.1	2	7.5		648
HM3	315S-6	75	988	94.6	0.84	143.4	136.2	131.3	2	2	7.5		1020
HM3	315M-6	90	988	94.9	0.85	169.5	161.0	155.2	2	2	7.5		1152
HM3	315L1-6	110	988	95.1	0.86	204.4	194.1	187.1	2	2	7.3		1272
HM3	315L2-6	132	988	95.4	0.86	244.5	232.2	223.8	2	2	7.3		1344
HM3	355M1-6	160	990	95.6	0.87	292.3	277.7	267.6	1.9	2	7.3		2016
HM3	355M3-6	200	990	95.8	0.87	364.6	346.4	333.8	1.9	2	7.3		2136
HM3	355L2-6	250	990	95.8	0.86	461.0	438.0	422.2	1.9	2	7.3		2340

HMA3/HMA4 Paramètre DIMENSIONS EXTÉRIEURES - B3, B5 ET B35

Type		Taille du cadre	Dimensions de montage															Dimensions globales
													B5					Dimensions globales
			Une	B	C	D	E. Je suis désolé.	F	G	H	K	Z	P	M	N	S	T	AB	- Le climatiseur	AD	HD	L
HMA3	HMA4	80	125	100	50	19	40	6	15.5	80	10	M6X16	200	165	130	12	3.5	165	153	122	202	300
HMA3	HMA4	90s	140	100	56	24	50	8	20	90	10	M8x19	200	165	130	12	3.5	180	172	135	225	326
HMA3	HMA4	90 L	140	125	56	24	50	8	20	90	10	M8x19	200	165	130	12	3.5	180	172	135	225	381
HMA3	HMA4	100L	160	140	63	28	60	8	24	100	12	M10x22	250	215	180	15	4	200	193	145	245	428
HMA3	HMA4	112m	190	140	70	28	60	8	24	112	12	M10x22	250	215	180	15	4	230	223	165	277	440
HMA3	HMA4	132S	216	140	89	38	80	10	33	132	12	M12x28	300	265	230	15	4	270	255	187	319	510
HMA3	HMA4	132M	216	178	89	38	80	10	33	132	12	M12x28	300	265	230	15	4	270	255	187	319	550
HMA3	HMA4	160M	254	210	108	42	110	12	37	160	15	M16x36	350	300	250	19	5	320	330	255	415	730
HMA3	HMA4	160L	254	254	108	42	110	12	37	160	15	M16x36	350	300	250	19	5	320	330	255	415	760

HMA3/HMA4 Paramètre DIMENSIONS EXTÉRIEURES - B14, B34

Type		Taille du cadre	Dimensions de montage															Dimensions globales
													B14					Dimensions globales
			Une	B	C	D	E. Je suis désolé.	F	G	H	K	Z	P	M	N	S	T	AB	- Le climatiseur	AD	HD	L
HMA3	HMA4	80	125	100	50	19	40	6	15.5	80	10	M6X16	120	100	80	4-M6	3	165	153	122	202	300
HMA3	HMA4	90s	140	100	56	24	50	8	20	90	10	M8x19	140	115	95	4-M8	3	180	172	135	225	326
HMA3	HMA4	90 L	140	125	56	24	50	8	20	90	10	M8x19	140	115	95	4-M8	3	180	172	135	225	381
HMA3	HMA4	100L	160	140	63	28	60	8	24	100	12	M10x22	160	130	110	4-M8	3.5	200	193	145	245	428
HMA3	HMA4	112m	190	140	70	28	60	8	24	112	12	M10x22	160	130	110	4-M8	3.5	230	223	165	277	440
HMA3	HMA4	132S	216	140	89	38	80	10	33	132	12	M12x28	200	165	130	4-M10	3.5	270	255	187	319	510
HMA3	HMA4	132M	216	178	89	38	80	10	33	132	12	M12x28	200	165	130	4-M10	3.5	270	255	187	319	550
HMA3	HMA4	160M	254	210	108	42	110	12	37	160	15	M16x36	250	215	180	4-M12	4	320	330	255	415	730
HMA3	HMA4	160L	254	254	108	42	110	12	37	160	15	M16x36	250	215	180	4-M12	4	320	330	255	415	760

Paramètres HMI3/HMI4 DIMENSIONS EXTÉRIEURES - B3, B5 ET B35

Type		Taille du cadre	Dimensions de montage															Dimensions globales
													B5					Dimensions globales
			Une	B	C	D	E. Je suis désolé.	F	G	H	K	Z	P	M	N	S	T	AB	- Le climatiseur	AD	HD	L
HMI3	HMI4	80m	125	100	50	19	40	6	15.5	80	10	M6X16	200	165	130	4-Φ12	3.5	165	153	122	202	300
HMI3	HMI4	90s	140	100	56	24	50	8	20	90	10	M8x19	200	165	130	4-Φ12	3.5	180	172	135	225	326
HMI3	HMI4	90 L	140	125	56	24	50	8	20	90	10	M8x19	200	165	130	4-Φ12	3.5	180	172	135	225	381
HMI3	HMI4	100L	160	140	63	28	60	8	24	100	12	M10x22	250	215	180	4-Φ15	4	200	193	145	245	428
HMI3	HMI4	112m	190	140	70	28	60	8	24	112	12	M10x22	250	215	180	4-Φ15	4	230	223	165	277	440
HMI3	HMI4	132S	216	140	89	38	80	10	33	132	12	M12x28	300	265	230	4-Φ15	4	270	255	187	319	510
HMI3	HMI4	132M	216	178	89	38	80	10	33	132	12	M12x28	300	265	230	4-Φ15	4	270	255	187	319	550
HMI3	HMI4	160M	254	210	108	42	110	12	37	160	15	M16x36	350	300	250	4-Φ19	5	320	330	255	415	730
HMI3	HMI4	160L	254	254	108	42	110	12	37	160	15	M16x36	350	300	250	4-Φ19	5	320	330	255	415	760
HMI3	HMI4	180m	279	241	121	48	110	14	42.5	180	15	M16x36	350	300	250	4-Φ19	5	355	352	265	445	770
HMI3	HMI4	180L	279	279	121	48	110	14	42.5	180	15	M16x36	350	300	250	4-Φ19	5	355	352	265	445	800
HMI3	HMI4	200L	318	305	133	55	110	16	49	200	19	M20x42	400	350	300	4-Φ19	5	395	394	315	515	860
HMI3	HMI4	225S(4-8P)	356	286	149	60	140	18	53	225	19	M20x42	450	400	350	8-Φ19	5	435	442	335	560	830
HMI3	HMI4	225M(2P)	356	311	149	55	110	16	49	225	19	M20x42	450	400	350	8-Φ19	5	435	442	335	560	830
HMI3	HMI4	225M(4-8P)	356	311	149	60	140	18	53	225	19	M20x42	450	400	350	8-Φ19	5	435	442	335	560	860
HMI3	HMI4	250M(2P)	406	349	168	60	140	18	53	250	24	M20x42	550	500	450	8-Φ19	5	490	481	375	625	990
HMI3	HMI4	250M(4-8P)	406	349	168	65	140	18	58	250	24	M20x42	550	500	450	8-Φ19	5	490	481	375	625	990
HMI3	HMI4	280S(2P)	457	368	190	65	140	18	58	280	24	M20x42	550	500	450	8-Φ19	5	550	550	400	680	990
HMI3	HMI4	280M(2P)	457	419	190	65	140	18	58	280	24	M20x42	550	500	450	8-Φ19	5	550	550	400	680	1040
HMI3	HMI4	280S(4-8P)	457	368	190	75	140	20	67.5	280	24	M20x42	550	500	450	8-Φ19	5	550	550	400	680	990
HMI3	HMI4	280M(4-8P)	457	419	190	75	140	20	67.5	280	24	M20x42	550	500	450	8-Φ19	5	550	550	400	680	1040
HMI3	HMI4	315S(2P)	508	406	216	65	140	18	58	315	28	M20x42	660	600	550	8-Φ24	6	635	600	540	855	1180
HMI3	HMI4	315M(2P)	508	457	216	65	140	18	58	315	28	M20x42	660	600	550	8-Φ24	6	635	600	540	855	1290
HMI3	HMI4	315L(2P)	508	508	216	65	140	18	58	315	28	M20x42	660	600	550	8-Φ24	6	635	600	540	855	1290
HMI3	HMI4	315S(4-10P)	508	406	216	80	170	22	71	315	28	M20x42	660	600	550	8-Φ24	6	635	600	540	855	1210
HMI3	HMI4	315M(4-10P)	508	457	216	80	170	22	71	315	28	M20x42	660	600	550	8-Φ24	6	635	600	540	855	1320
HMI3	HMI4	315L(4-10P)	508	508	216	80	170	22	71	315	28	M20x42	660	600	550	8-Φ24	6	635	600	540	855	1320
HMI3	HMI4	355M(2P)	610	560	254	75	140	20	67.5	355	28	M20x42	800	740	680	8-Φ24	6	730	710	655	1010	1500
HMI3	HMI4	355L(2P)	610	630	254	75	140	20	67.5	355	28	M20x42	800	740	680	8-Φ24	6	730	710	655	1010	1500
HMI3	HMI4	355M(4-10P)	610	560	254	95	170	25	86	355	28	M20x42	800	740	680	8-Φ24	6	730	710	655	1010	1530
HMI3	HMI4	355L(4-10P)	610	630	254	95	170	25	86	355	28	M20x42	800	740	680	8-Φ24	6	730	710	655	1010	1530
