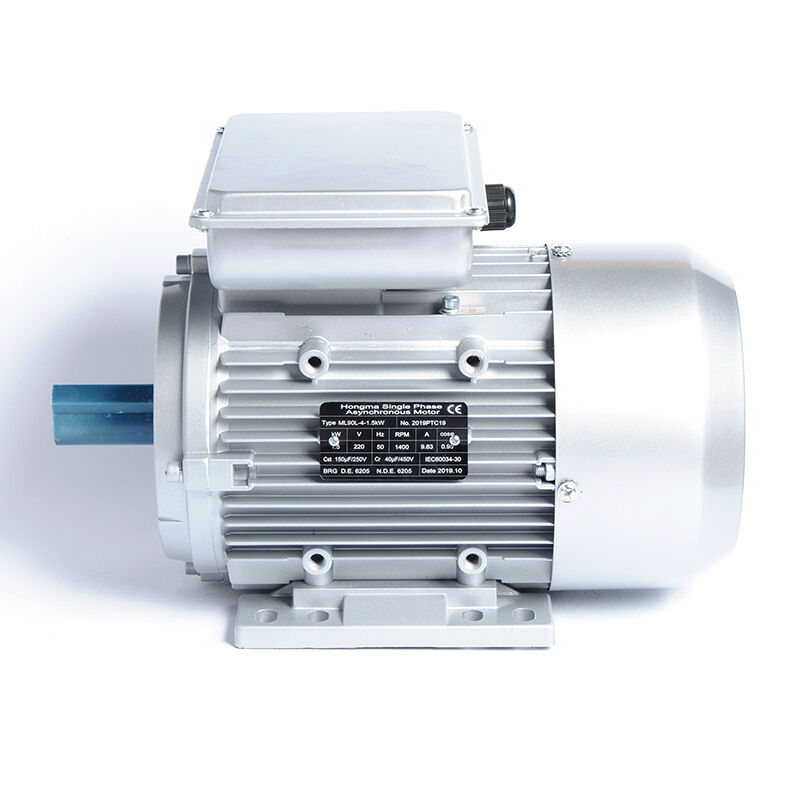

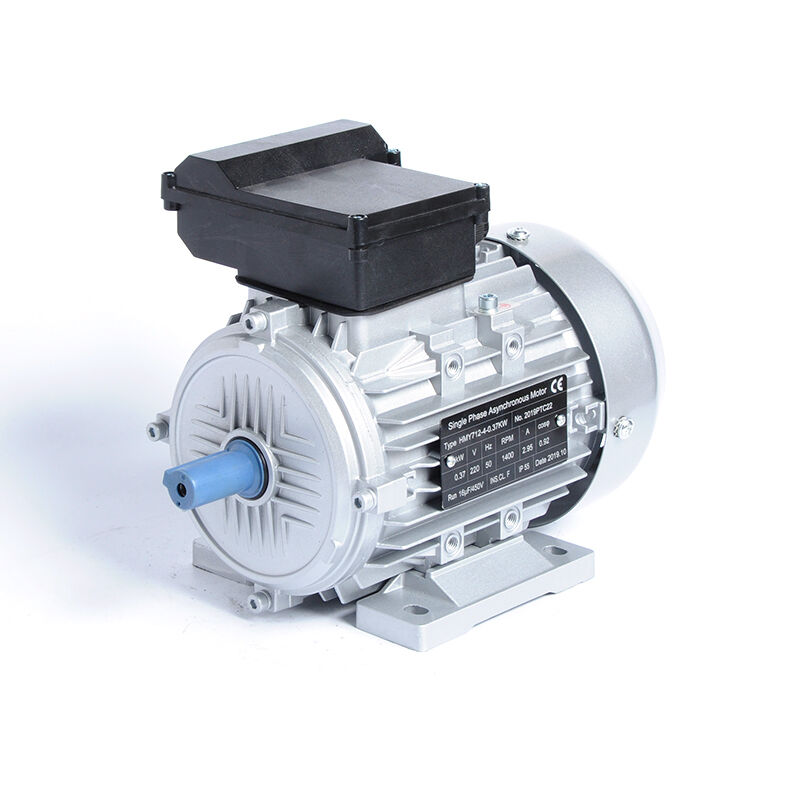

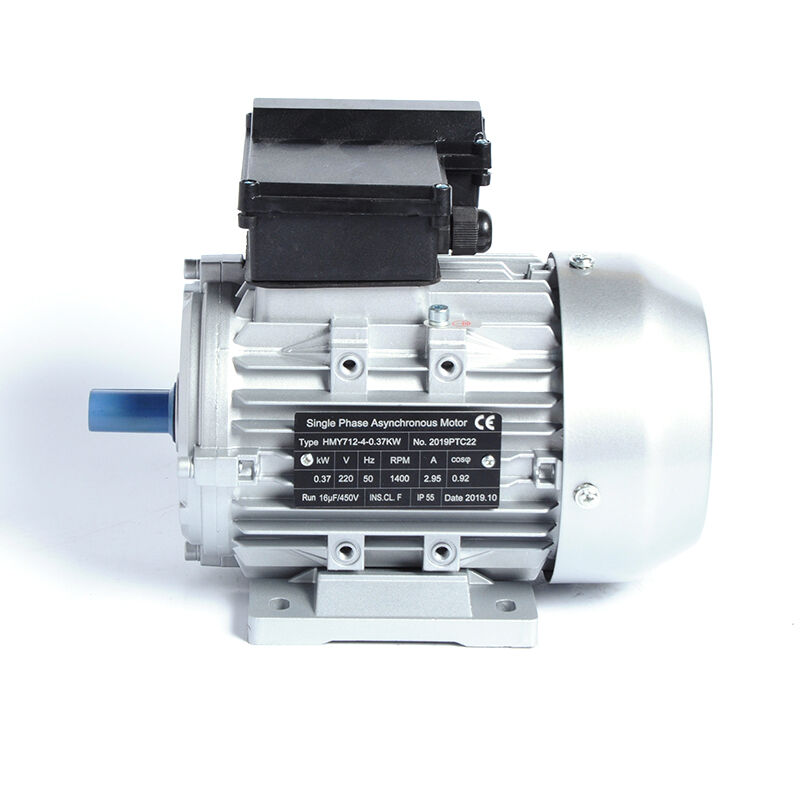

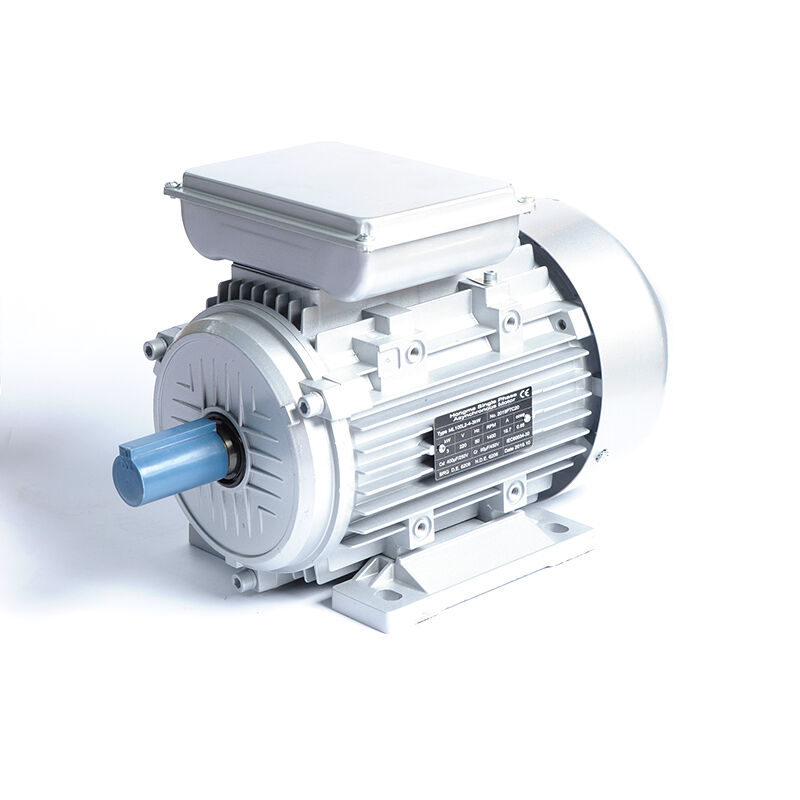

محركات تيار متناوب أحادية الطور من سلسلة HML ذات هيكل ألومنيوم ومزودة بمكثفين، وتم تصميمها حديثًا بالكامل باستخدام مواد عالية الجودة ومُصنَّعة وفقًا لمعيار اللجنة الدولية الكهروتقنية (IEC). وتتميَّز محركات ML بأداءٍ ممتازٍ وسلامةٍ عاليةٍ وتشغيلٍ موثوقٍ، كما تمتلك مظهرًا جذّابًا ويُمكن صيانتها بسهولةٍ فائقةٍ، إضافةً إلى انخفاض مستوى الضوضاء والاهتزازات، مع خفة الوزن وبساطة التصميم. وتكمن قوة هذه المحركات في أدائها المتكامل الممتاز، حيث يتراوح مضاعف عزم الدوران عند التشغيل بين ١,٨ و٢,٥.
| القدرة الإخراجية الموصى بها | ٠,١٢ كيلوواط – ٧,٥ كيلوواط |
| عزم الدوران المقدر | 1400 دورة/دقيقة، 2800 دورة/دقيقة |
| الجهد المقنن | 220 فولت، 230 فولت، 240 فولت |
| التردد المسموح به | 50Hz أو 60Hz |
| نوع الخدمة | S1 مستمر |
| فئة العزل | م |
| فئة الحماية | Ip54 أو IP55 |
| طريقة التبريد | IC411 |
| درجة حرارة البيئة المحيطة | -15~40°مئوية |
| الارتفاع | حتى 1000 متر فوق مستوى سطح البحر |
| النوع | عند الحمل الكامل | |||||||||||
| الإخراج | السرعة | التيار | الكفاءة | عامل القدرة | هو/في | Ts/Tn | Tmax/Tn | dB(A) | ||||
| W | دورة في الدقيقة | 220V | 230V | 240 فولت | n% | CosΦ | ||||||
| HMU/YU | 7112 | 180 | 2800 | 1.89 | 1.81 | 1.74 | 60 | 0.72 | 17 | 1.3 | 1.8 | 70 |
| HMU/YU | 7122 | 250 | 2800 | 2.40 | 2.30 | 2.20 | 64 | 0.74 | 22 | 1.1 | 1.8 | 70 |
| HMU/YU | 8012 | 370 | 2800 | 3.36 | 3.21 | 3.08 | 65 | 0.77 | 30 | 1.1 | 1.8 | 75 |
| HMU/YU | 8022 | 550 | 2800 | 4.65 | 4.45 | 4.27 | 68 | 0.79 | 42 | 1 | 1.8 | 75 |
| HMU/YU | 90S-2 | 750 | 2800 | 6.09 | 5.82 | 5.58 | 70 | 0.8 | 55 | 0.8 | 1.8 | 75 |
| HMU/YU | 90L-2 | 1100 | 2800 | 8.68 | 8.30 | 7.96 | 72 | 0.8 | 99 | 0.8 | 1.8 | 78 |
| HMU/YU | 7114 | 120 | 1400 | 1.88 | 1.80 | 1.72 | 50 | 0.58 | 14 | 1.5 | 1.8 | 65 |
| HMU/YU | 7124 | 180 | 1400 | 2.49 | 2.38 | 2.28 | 53 | 0.62 | 17 | 1.4 | 1.8 | 65 |
| HMU/YU | 8014 | 250 | 1400 | 3.11 | 2.97 | 2.85 | 58 | 0.63 | 22 | 1.2 | 1.8 | 65 |
| HMU/YU | 8024 | 370 | 1400 | 4.24 | 4.05 | 3.89 | 62 | 0.64 | 30 | 1.2 | 1.8 | 70 |
| HMU/YU | 90S-4 | 550 | 1400 | 5.49 | 5.25 | 5.03 | 66 | 0.69 | 42 | 1 | 1.8 | 70 |
| HMU/YU | 90L-4 | 750 | 1400 | 6.87 | 6.57 | 6.30 | 68 | 0.73 | 55 | 1 | 1.8 | 70 |
| النوع | عند الحمل الكامل | |||||||||||
| الإخراج | السرعة | التيار | الكفاءة | عامل القدرة | هو/في | Ts/Tn | Tmax/Tn | dB(A) | ||||
| W | دورة في الدقيقة | 220V | 230V | 240 فولت | η% | COSO | ||||||
| HMC/YC | 7112 | 180 | 2800 | 1.89 | 1.81 | 1.74 | 60 | 0.72 | 12 | 3 | 1.8 | 70 |
| HMC/YC | 7122 | 250 | 2800 | 2.40 | 2.30 | 2.20 | 64 | 0.74 | 15 | 3 | 1.8 | 70 |
| HMC/YC | 8012 | 370 | 2800 | 3.36 | 3.21 | 3.08 | 65 | 0.77 | 21 | 2.8 | 1.8 | 75 |
| HMC/YC | 8022 | 550 | 2800 | 4.65 | 4.45 | 4.27 | 68 | 0.79 | 29 | 2.8 | 1.8 | 75 |
| HMC/YC | 90S2 | 750 | 2800 | 6.09 | 5.82 | 5.58 | 70 | 0.8 | 37 | 2.5 | 1.8 | 75 |
| HMC/YC | 90L-2 | 1100 | 2800 | 8.68 | 8.30 | 7.96 | 72 | 0.8 | 60 | 2.5 | 1.8 | 78 |
| HMC/YC | 100L1-2 | 1500 | 2800 | 11.38 | 10.88 | 10.43 | 74 | 0.81 | 80 | 2.5 | 1.8 | 83 |
| HMC/YC | 100L2-2 | 2200 | 2800 | 16.46 | 15.75 | 15.09 | 75 | 0.81 | 120 | 2.2 | 1.8 | 83 |
| HMC/YC | 112M-2 | 3000 | 2800 | 21.88 | 20.93 | 20.06 | 76 | 0.82 | 150 | 2.2 | 1.8 | 87 |
| HMC/YC | 7114 | 120 | 1400 | 1.88 | 1.80 | 1.72 | 50 | 0.58 | 9 | 3 | 1.8 | 65 |
| HMC/YC | 7124 | 180 | 1400 | 2.49 | 2.38 | 2.28 | 53 | 0.62 | 12 | 2.8 | 1.8 | 65 |
| HMC/YC | 8014 | 250 | 1400 | 3.11 | 2.97 | 2.85 | 58 | 0.63 | 15 | 2.8 | 1.8 | 65 |
| HMC/YC | 8024 | 370 | 1400 | 4.24 | 4.05 | 3.89 | 62 | 0.64 | 21 | 2.5 | 1.8 | 70 |
| HMC/YC | 90S-4 | 550 | 1400 | 5.49 | 5.25 | 5.03 | 66 | 0.69 | 29 | 2.5 | 1.8 | 70 |
| HMC/YC | 90L-4 | 750 | 1400 | 6.87 | 6.57 | 6.30 | 68 | 0.73 | 37 | 2.5 | 1.8 | 70 |
| HMC/YC | 100L1-4 | 1100 | 1400 | 9.52 | 9.10 | 8.72 | 71 | 0.74 | 60 | 2.5 | 1.8 | 73 |
| HMC/YC | 100L2-4 | 1500 | 1400 | 12.45 | 11.91 | 11.42 | 73 | 0.75 | 80 | 2.5 | 1.8 | 78 |
| HMC/YC | 112M-4 | 2200 | 1400 | 17.78 | 17.01 | 16.30 | 74 | 0.76 | 120 | 2.2 | 1.8 | 78 |
| النوع | عند الحمل الكامل | |||||||||||
| الإخراج | السرعة | التيار | الكفاءة | عامل القدرة | هو/في | Ts/Tn | Tmax/Tn | dB(A) | ||||
| W | دورة في الدقيقة | 220V | 230V | 240 فولت | n% | CosΦ | ||||||
| همي/يي | 5612 | 90 | 2800 | 0.79 | 0.76 | 0.73 | 56 | 0.92 | 2.5 | 0.5 | 1.7 | 70 |
| همي/يي | 5622 | 120 | 2800 | 0.99 | 0.95 | 0.91 | 60 | 0.92 | 3.5 | 0.5 | 1.7 | 70 |
| همي/يي | 6312 | 180 | 2800 | 1.37 | 1.31 | 1.25 | 65 | 0.92 | 5 | 0.4 | 1.7 | 70 |
| همي/يي | 6322 | 250 | 2800 | 1.87 | 1.79 | 1.72 | 66 | 0.92 | 7 | 0.4 | 1.7 | 70 |
| همي/يي | 7112 | 370 | 2800 | 2.73 | 2.61 | 2.50 | 67 | 0.92 | 10 | 0.35 | 1.7 | 75 |
| همي/يي | 7122 | 550 | 2800 | 3.88 | 3.71 | 3.56 | 70 | 0.92 | 15 | 0.35 | 1.7 | 75 |
| همي/يي | 8012 | 750 | 2800 | 5.15 | 4.92 | 4.72 | 72 | 0.92 | 20 | 0.33 | 1.7 | 75 |
| همي/يي | 8022 | 1100 | 2800 | 7.02 | 6.71 | 6.43 | 75 | 0.95 | 30 | 0.33 | 1.7 | 78 |
| همي/يي | 90S-2 | 1500 | 2800 | 9.44 | 9.03 | 8.66 | 76 | 0.95 | 45 | 0.3 | 1.7 | 83 |
| همي/يي | 90L-2 | 2200 | 2800 | 13.67 | 13.08 | 12.53 | 77 | 0.95 | 65 | 0.3 | 1.7 | 83 |
| همي/يي | 5614 | 60 | 1400 | 0.61 | 0.58 | 0.56 | 50 | 0.9 | 2 | 0.45 | 1.7 | 65 |
| همي/يي | 5624 | 90 | 1400 | 0.87 | 0.84 | 0.80 | 52 | 0.9 | 2.5 | 0.45 | 1.7 | 65 |
| همي/يي | 6314 | 120 | 1400 | 1.06 | 1.02 | 0.97 | 57 | 0.9 | 3.5 | 0.4 | 1.7 | 65 |
| همي/يي | 6324 | 180 | 1400 | 1.54 | 1.47 | 1.41 | 59 | 0.9 | 5 | 0.4 | 1.7 | 65 |
| همي/يي | 7114 | 250 | 1400 | 2.02 | 1.94 | 1.86 | 61 | 0.92 | 7 | 0.35 | 1.7 | 65 |
| همي/يي | 7124 | 370 | 1400 | 2.95 | 2.82 | 2.70 | 62 | 0.92 | 10 | 0.35 | 1.7 | 70 |
| همي/يي | 8014 | 550 | 1400 | 4.25 | 4.06 | 3.89 | 64 | 0.92 | 15 | 0.35 | 1.7 | 70 |
| همي/يي | 8024 | 750 | 1400 | 5.45 | 5.21 | 5.00 | 68 | 0.92 | 20 | 0.32 | 1.7 | 70 |
| همي/يي | 90S-4 | 1100 | 1400 | 7.41 | 7.09 | 6.80 | 71 | 0.95 | 30 | 0.32 | 1.7 | 73 |
| همي/يي | 90L-4 | 1500 | 1400 | 9.83 | 9.40 | 9.01 | 73 | 0.95 | 45 | 0.3 | 1.7 | 78 |
| همي/يي | 7116 | 120 | 900 | 1.14 | 1.09 | 1.05 | 53 | 0.9 | 3.5 | 0.35 | 1.7 | 62 |
| همي/يي | 7126 | 180 | 900 | 1.65 | 1.58 | 1.52 | 55 | 0.9 | 5 | 0.35 | 1.7 | 62 |
| همي/يي | 8016 | 250 | 900 | 2.17 | 2.07 | 1.99 | 57 | 0.92 | 7 | 0.32 | 1.7 | 62 |
| همي/يي | 8026 | 370 | 900 | 3.15 | 3.01 | 2.89 | 58 | 0.92 | 10 | 0.32 | 1.7 | 67 |
| همي/يي | 90S-6 | 550 | 900 | 4.38 | 4.19 | 4.02 | 62 | 0.92 | 15 | 0.32 | 1.7 | 67 |
| همي/يي | 90L-6 | 750 | 900 | 5.70 | 5.45 | 5.23 | 65 | 0.92 | 20 | 0.3 | 1.7 | 67 |
| النوع | عند الحمل الكامل | |||||||||||
| الإخراج | السرعة | التيار | الكفاءة | عامل القدرة | Is/In | Ts/Tn | Tmax/Tn | dB(A) | ||||
| W | دورة في الدقيقة | 220V | 230V | 240 فولت | 7% | CosΦ | ||||||
| هملي/يل | 7112 | 370 | 2800 | 2.73 | 2.61 | 2.50 | 67 | 0.92 | 5.5 | 1.8 | 1.6 | 73 |
| هملي/يل | 7122 | 550 | 2800 | 3.88 | 3.71 | 3.56 | 70 | 0.92 | 5.5 | 1.8 | 1.6 | 73 |
| هملي/يل | 8012 | 750 | 2800 | 4.98 | 4.77 | 4.57 | 72 | 0.95 | 5.5 | 1.8 | 1.6 | 75 |
| هملي/يل | 8022 | 1100 | 2800 | 7.11 | 6.80 | 6.52 | 74 | 0.95 | 5.5 | 1.8 | 1.6 | 75 |
| هملي/يل | 90S-2 | 1500 | 2800 | 9.57 | 9.15 | 8.77 | 75 | 0.95 | 5.5 | 1.8 | 1.6 | 78 |
| هملي/يل | 90L-2 | 2200 | 2800 | 13.85 | 13.25 | 12.70 | 76 | 0.95 | 5.5 | 1.7 | 1.6 | 78 |
| هملي/يل | 100L1-2 | 3000 | 2800 | 18.40 | 17.60 | 16.87 | 78 | 0.95 | 6 | 1.7 | 1.6 | 83 |
| هملي/يل | 112M-2 | 3700 | 2800 | 22.41 | 21.43 | 20.54 | 79 | 0.95 | 6 | 1.7 | 1.6 | 83 |
| هملي/يل | 7114 | 250 | 1400 | 1.99 | 1.91 | 1.83 | 62 | 0.92 | 5 | 1.7 | 1.6 | 70 |
| هملي/يل | 7124 | 370 | 1400 | 2.81 | 2.69 | 2.58 | 65 | 0.92 | 5 | 1.7 | 1.6 | 70 |
| هملي/يل | 8014 | 550 | 1400 | 4.00 | 3.82 | 3.66 | 68 | 0.92 | 5 | 1.7 | 1.6 | 70 |
| هملي/يل | 8024 | 750 | 1400 | 5.13 | 4.90 | 4.70 | 70 | 0.95 | 5 | 1.7 | 1.6 | 70 |
| هملي/يل | 90S-4 | 1100 | 1400 | 7.41 | 7.09 | 6.80 | 71 | 0.95 | 5 | 1.7 | 1.6 | 73 |
| هملي/يل | 90L-4 | 1500 | 1400 | 9.83 | 9.40 | 9.01 | 73 | 0.95 | 5 | 1.7 | 1.6 | 73 |
| هملي/يل | 100L1-4 | 2200 | 1400 | 14.04 | 13.42 | 12.87 | 75 | 0.95 | 5 | 1.7 | 1.6 | 78 |
| هملي/يل | 100L2-4 | 3000 | 1400 | 18.64 | 17.83 | 17.09 | 77 | 0.95 | 5 | 1.7 | 1.6 | 78 |
| هملي/يل | 112M-4 | 3700 | 1400 | 22.70 | 21.71 | 20.81 | 78 | 0.95 | 5.5 | 1.7 | 1.6 | 83 |
| حجم الإطار | أبعاد التثبيت | الأبعاد الكلية | ||||||||||||||||||
| B5 | ||||||||||||||||||||
| ج | ب | ج | قالب | ز | م | G | التسخين والطهي في البيئات الخاصة | ك | Z | و | M | ن | س | ت | AB | تكييف الهواء | م. | اتش دي | L | |
| 56 | 90 | 71 | 36 | 9 | 20 | 3 | 7.2 | 56 | 5.8 | M4x12 | 120 | 100 | 80 | 7 | 3 | 115 | 120 | 79 | 135 | 190 |
| 63 | 100 | 80 | 40 | 11 | 23 | 4 | 8.5 | 63 | 7 | M4x12 | 140 | 115 | 95 | 10 | 3 | 130 | 130 | 102 | 165 | 250 |
| 71 | 112 | 90 | 45 | 14 | 30 | 5 | 11 | 71 | 7 | M5x12 | 160 | 130 | 110 | 10 | 3.5 | 145 | 145 | 109 | 180 | 275 |
| 80 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 10 | M6X16 | 200 | 165 | 130 | 12 | 3.5 | 160 | 165 | 120 | 200 | 300 |
| 90S | 140 | 100 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | M8x19 | 200 | 165 | 130 | 12 | 3.5 | 180 | 185 | 130 | 220 | 335 |
| 90 لتر | 140 | 125 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | M8x19 | 200 | 165 | 130 | 12 | 3.5 | 180 | 185 | 130 | 220 | 360 |
| 100 لتر | 160 | 140 | 63 | 28 | 60 | 8 | 24 | 100 | 12 | M10x22 | 250 | 215 | 180 | 15 | 4 | 205 | 220 | 160 | 260 | 430 |
| 112 م | 190 | 140 | 70 | 28 | 60 | 8 | 24 | 112 | 12 | M10x22 | 250 | 215 | 180 | 15 | 4 | 245 | 250 | 188 | 300 | 455 |
| حجم الإطار | أبعاد التثبيت | الأبعاد الكلية | ||||||||||||||||||
| B14 | ||||||||||||||||||||
| ج | ب | ج | قالب | ز | م | G | التسخين والطهي في البيئات الخاصة | ك | Z | و | M | ن | س | ت | AB | تكييف الهواء | م. | اتش دي | L | |
| 56 | 90 | 71 | 36 | 9 | 20 | 3 | 7.2 | 56 | 5.8 | M4x12 | 80 | 65 | 50 | 4-M5 | 2.5 | 115 | 120 | 79 | 135 | 190 |
| 63 | 100 | 80 | 40 | 11 | 23 | 4 | 8.5 | 63 | 7 | M4x12 | 90 | 75 | 60 | 4-M5 | 2.5 | 130 | 130 | 102 | 165 | 250 |
| 71 | 112 | 90 | 45 | 14 | 30 | 5 | 11 | 71 | 7 | M5x12 | 105 | 85 | 70 | 4-M6 | 2.5 | 145 | 145 | 109 | 180 | 275 |
| 80 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 10 | M6X16 | 120 | 100 | 80 | 4-M6 | 3 | 160 | 165 | 120 | 200 | 300 |
| 90S | 140 | 100 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | M8x19 | 140 | 115 | 95 | 4-M8 | 3 | 180 | 185 | 130 | 220 | 335 |
| 90 لتر | 140 | 125 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | M8x19 | 140 | 115 | 95 | 4-M8 | 3 | 180 | 185 | 130 | 220 | 360 |
| 100 لتر | 160 | 140 | 63 | 28 | 60 | 8 | 24 | 100 | 12 | M10x22 | 160 | 130 | 110 | 4-M8 | 3.5 | 205 | 220 | 160 | 260 | 430 |
| 112 م | 190 | 140 | 70 | 28 | 60 | 8 | 24 | 112 | 12 | M10x22 | 160 | 130 | 110 | 4-M8 | 3.5 | 245 | 250 | 188 | 300 | 455 |
