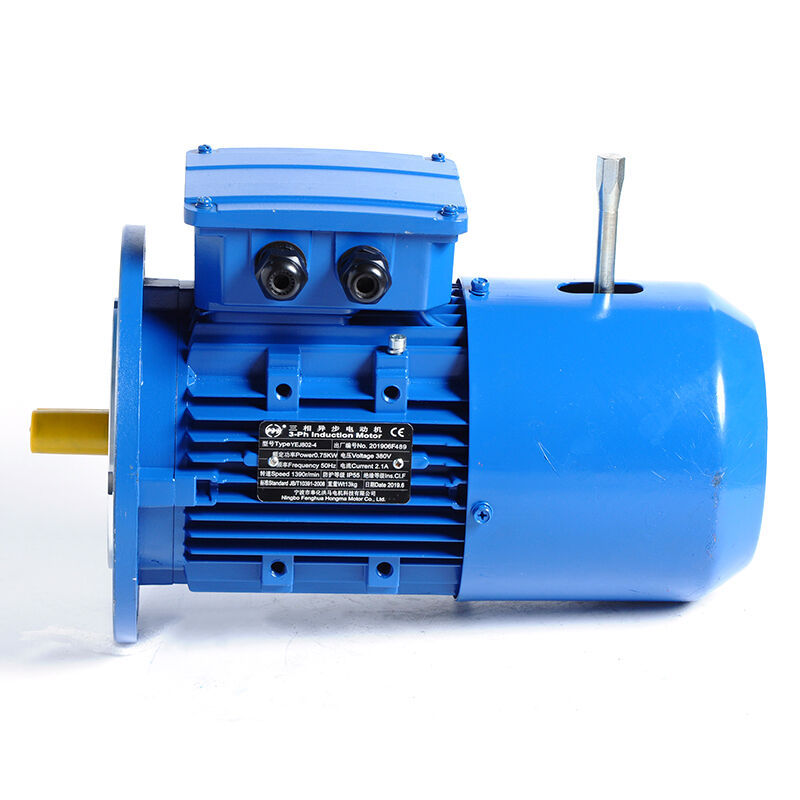

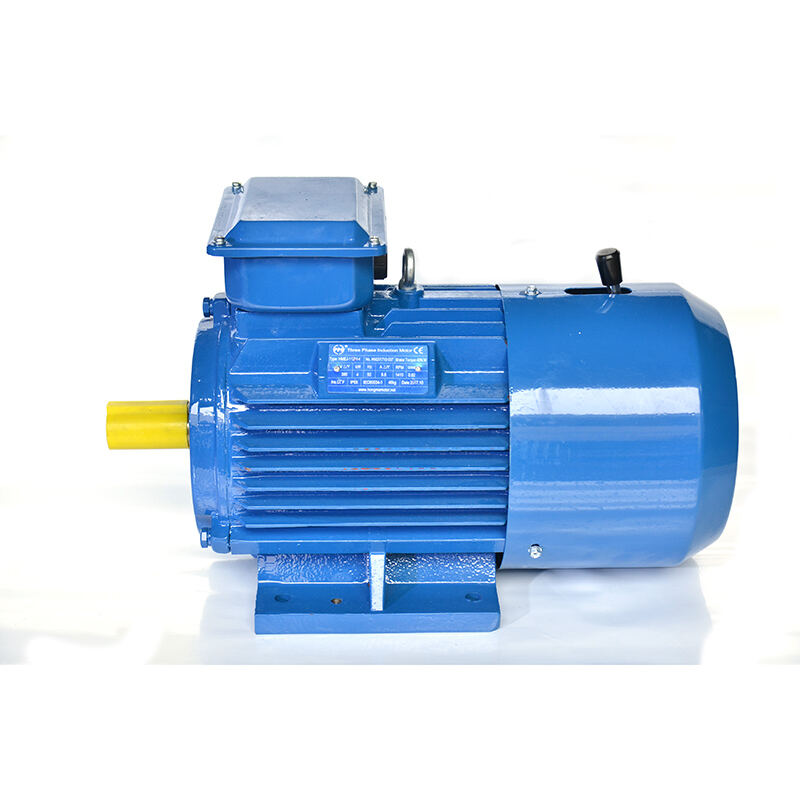

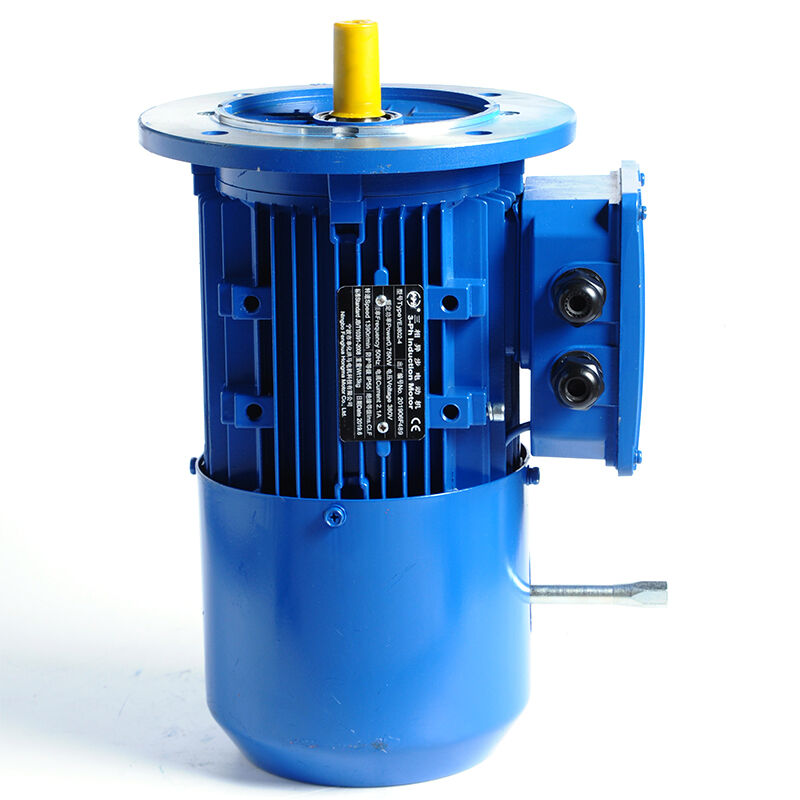

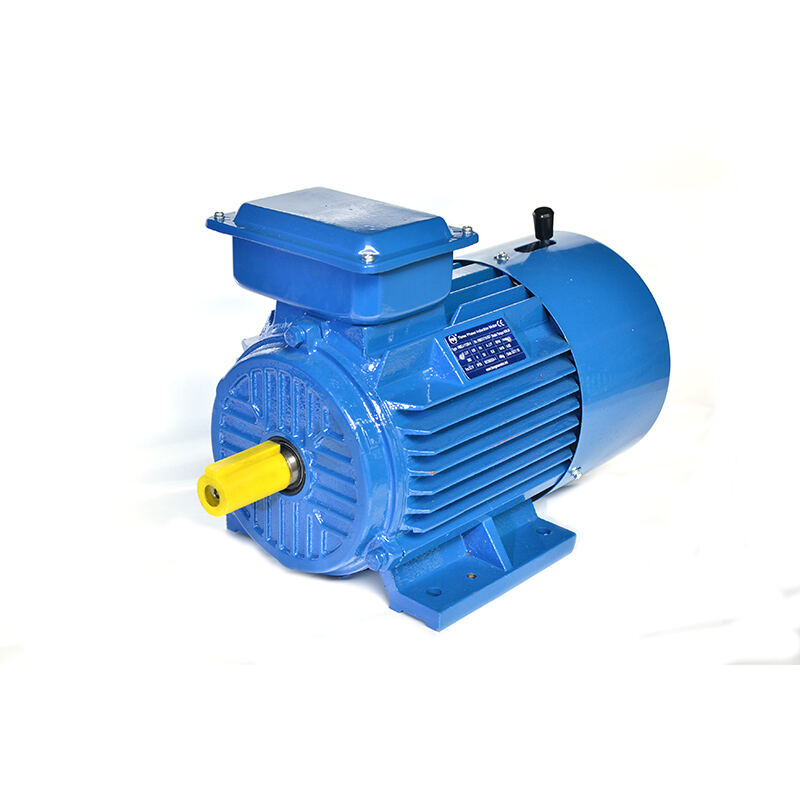

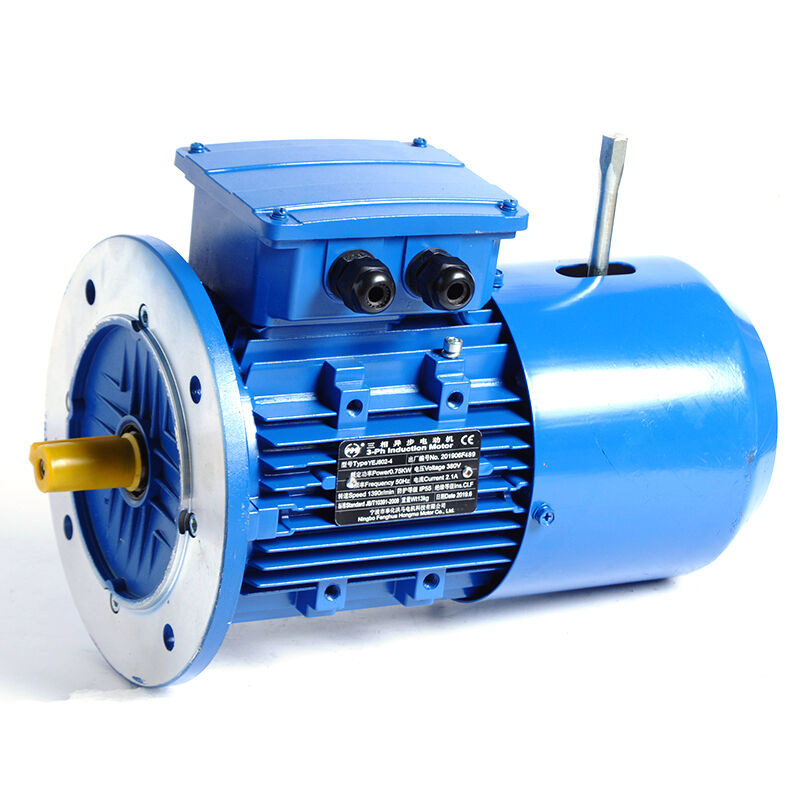

موتور ثلاثي الأطوار غير متزامن بفرملة كهرومغناطيسية، مصنّعو موتور ثلاثي الأطوار غير متزامن بفرملة كهرومغناطيسية في الصين، الموردون، المصنع - شركة نينغبو فنغهوا هونغما موتور المحدودة.

وصف

البيانات الفنية

نوع	الإخراج	السرعة	محدد تيار	Eff	عامل القدرة	عزم الفرامل	زمن الفرملة	مُحفِّز طاقة	إيست/إن	Tst/TN	Tmax/Tn	الوزن
نوع	كيلو واط	دورة في الدقيقة	أ	%	CosΦ	نيوتن متر	س	W	إيست/إن	Tst/TN	Tmax/Tn	كجم
380فولت/50هرتز 2قطب 3000دورة في الدقيقة
HMEJ(DC)63M1	0.18	2720	0.53	65	0.8	4	0.2	18	5.5	2.2	2.2	12
HMEJ(DC)63M1	0.25	2720	0.69	68	0.81	4	0.2	18	5.5	2.2	2.2	13
HMEJ(DC)71M1	0.37	2740	0.99	70	0.81	4	0.2	18	6.1	2.2	2.2	14
HMEJ(DC)71M2	0.55	2740	1.4	73	0.82	4	0.2	18	6.1	2.2	2.3	15
HMEJ(DC)80M1	0.75	2845	1.83	75	0.83	7.5	0.2	30	6.1	2.2	2.3	17
HMEJ(DC)80M2	1.1	2840	2.58	77	0.84	7.5	0.2	30	7	2.2	2.3	18
HMEJ(DC) 90S	1.5	2840	3.43	79	0.84	15	0.2	50	7	2.2	2.3	23
HMEJ(DC) 90L	2.2	2840	4.85	81	0.85	15	0.2	50	7	2.2	2.3	26
HMEJ(DC) 100L	3	2860	6.31	83	0.87	30	0.2	65	7.5	2.2	2.3	37
HMEJ(DC)112M	4	2880	8.1	85	0.88	40	0.25	90	7.5	2.2	2.3	45
HMEJ(DC)132S1	5.5	2900	11	86	0.88	75	0.25	90	7.5	2.2	2.3	69
HMEJ(DC)132S2	7.5	2900	14.9	87	0.88	75	0.25	90	7.5	2.2	2.3	72
HMEJ(DC)160M1	11	2930	21.3	88	0.89	150	0.35	150	7.5	2.2	2.3	120
HMEJ(DC)160M2	15	2930	28.8	89	0.89	150	0.35	150	7.5	2.2	2.3	130
HMEJ(DC)160L	18.5	2930	34.7	90	0.9	150	0.35	150	7.5	2.2	2.3	149
HMEJ(DC)180M	22	2940	40.8	91	0.9	200	0.35	150	7.5	2	2.3	189
HMEJ(DC)200L1	30	2950	55.3	91.6	0.9	300	0.45	200	7.5	2	2.3	243
HMEJ(DC)200L2	37	2950	67.6	92.4	0.9	300	0.45	200	7.5	2	2.3	267
HMEJ(DC)225M	45	2970	82	92.7	0.9	400	0.45	200	7.5	2	2.3	323
380فولت/50هرتز 4أقطاب 1500دورة في الدقيقة
HMEJ(DC)63M1	0.12	1310	0.44	57	0.72	4	0.2	18	4.4	2.1	2.2	13
HMEJ(DC)63M2	0.18	1310	0.62	60	0.73	4	0.2	18	4.4	2.1	2.2	14
HMEJ(DC)71M1	0.25	1330	0.79	65	0.74	4	0.2	18	5.2	2.1	2.2	15
HMEJ(DC)71M2	0.37	1330	1.12	67	0.75	4	0.2	18	5.2	2.1	2.2	16
HMEJ(DC)80M1	0.55	1390	1.57	71	0.75	7.5	0.2	30	5.2	2.4	2.3	17
HMEJ(DC) 80M2	0.75	1390	2.03	73	0.76	7.5	0.2	30	6	2.3	2.3	18
HMEJ(DC) 90S	1.1	1380	2.89	75	0.77	15	0.2	50	6	2.3	2.3	22
HMEJ(DC)90L	1.5	1390	3.07	78	0.79	15	0.2	50	6	2.3	2.3	27
HMEJ(DC)100L1	2.2	1390	5.16	80	0.81	30	0.2	65	7	2.3	2.3	34
HMEJ(DC)100L2	3	1410	6.78	82	0.82	30	0.2	65	7	2.3	2.3	38
HMEJ(DC)112M	4	1410	8.8	84	0.82	40	0.25	90	7	2.3	2.3	48
HMEJ(DC) 132S	5.5	1435	11.7	85	0.83	75	0.25	90	7	2.3	2.3	71
HMEJ(DC)132M	7.5	1440	15.6	87	0.84	75	0.25	150	7	2.3	2.3	83
HMEJ(DC)160M	11	1440	22.3	88	0.84	150	0.35	150	7	2.2	2.3	128
HMEJ(DC)160L	15	1460	30.1	89	0.85	150	0.35	150	7	2.2	2.3	142
HMEJ(DC)180M	18.5	1470	35.9	91	0.86	200	0.35	150	8	2.2	2.3	184
HMEJ(DC)180L	22	1470	42.6	91.3	0.86	200	0.35	150	8	2.2	2.3	197
HMEJ(DC)200L	30	1470	57.4	92.4	0.86	300	0.45	200	7	2.2	2.3	264
HMEJ(DC) 225S	37	1480	69.6	92.9	0.87	300	0.45	200	7	2.2	2.3	303
HMEJ(DC)225M	45	1480	84.3	93.3	0.87	400	0.45	200	7	2.2	2.3	337
380V/50HZ 6أقطاب 1000دورة في الدقيقة
HMEJ(DC)71M1	0.18	850	0.74	56	0.66	4	0.2	18	4	1.9	2	9.5
HMEJ(DC)71M2	0.25	850	0.95	59	0.68	4	0.2	18	4	1.9	2	11
HMEJ(DC) 80M1	0.37	885	1.3	62	0.7	7.5	0.2	30	4.7	1.9	2	17
HMEJ(DC)80M2	0.55	885	1.79	65	0.72	7.5	0.2	30	4.7	1.9	2.1	19
HMEJ(DC)90S	0.75	910	2.29	69	0.72	15	0.2	50	5.5	2	2.1	22
HMEJ(DC) 90L	1.1	910	3.18	72	0.73	15	0.2	50	5.5	2	2.1	26
HMEJ(DC)100L	1.5	920	3.94	76	0.75	30	0.2	65	6.5	2	2.1	34
HMEJ(DC)112M	2.2	935	5.6	79	0.76	40	0.25	90	6.5	2	2.1	42
HMEJ(DC)132S	3	960	7.4	81	0.76	75	0.25	90	6.5	2.1	2.1	68
HMEJ(DC)132M1	4	960	9.8	82	0.76	75	0.25	90	6.5	2.1	2.1	79
HMEJ(DC)132M2	5.5	960	12.9	84	0.77	75	0.25	90	6.5	2.1	2.1	87
HMEJ(DC)160M	7.5	970	17	86	0.77	150	0.35	150	6.5	2	2.1	122
HMEJ(DC)160L	11	970	24.2	87	0.78	150	0.35	150	6.5	2	2.1	141
HMEJ(DC)180L	15	979	31.5	89.2	0.81	200	0.35	150	7	2	2.1	195
HMEJ(DC)200L1	18.5	970	38.4	90.3	0.81	300	0.45	200	7	2.1	2.1	217
HMEJ(DC)200L2	22	970	44.5	90.4	0.83	300	0.45	200	7	2.2	2.1	240
HMEJ(DC)225M	30	980	59.1	91.8	0.84	400	0.45	200	7	2	2.1	323
380فولت / 50هرتز 8أقطاب 750دورة في الدقيقة
HMEJ(DC)80M1	0.18	645	0.88	51	0.61	7.5	0.2	30	3.3	1.8	1.9	17
HMEJ(DC)80M2	0.25	645	1.15	54	0.61	7.5	0.2	50	3.3	1.8	1.9	19
HMEJ(DC)90S	0.37	670	1.49	62	0.61	15	0.2	50	4	1.8	1.9	23
HMEJ(DC)90L	0.55	670	2.18	63	0.61	15	0.2	50	4	1.8	2	25
HMEJ(DC)100L1	0.75	680	2.17	71	0.67	30	0.2	65	4	1.8	2	33
HMEJ(DC)100L2	1.1	680	2.39	73	0.69	30	0.2	65	5	1.8	2	38
HMEJ(DC)112M	1.5	690	4.5	75	0.69	40	0.25	90	5	1.8	2	50
HMEJ(DC) 132S	2.2	705	6	78	0.71	75	0.25	90	6	1.8	2	63
HMEJ(DC)132M	3	705	7.9	79	0.73	75	0.25	90	6	1.8	2	79
HMEJ(DC)160M1	4	720	10.3	81	0.73	150	0.35	150	6	1.9	2	118
HMEJ(DC)160M2	5.5	720	13.6	83	0.74	150	0.35	150	6	2	2	119
HMEJ(DC)160L	7.5	720	17.8	85.5	0.75	150	0.35	150	6	2	2	145
HMEJ(DC)180L	11	730	25.1	87.8	0.76	300	0.35	150	6.6	2	2	193
HMEJ(DC) 200L	15	730	34	88.3	0.76	300	0.45	200	6.6	2	2	250
HMEJ(DC) 225S	18.5	730	40.9	90.4	0.76	300	0.45	200	6.6	1.9	2	261
HMEJ(DC)225M	22	740	47.1	91	0.78	150	0.45	200	6.6	1.9	2	283

رقم الأبعاد لمخطط أبعاد HMEJ(DC)

نوع	أبعاد التثبيت
	أقطاب												B14					B5					الأبعاد الكلية
	أقطاب	أ	ب	ج	D	إي	ف	G	H	ك	Z	KK	فوسفور	م	ن	س	ت	م	ن	س	فوسفور	ت	AB	تكييف الهواء	م.	اتش دي	ل
HMEJ(DC)63	2،4P	100	80	40	11	23	4	8.5	63	7	M4x12	1-M20x1.5	90	75	60	4-M5	2.5	115	95	φ9	140	3	122	122	109	172	258
HMEJ(DC)71	2،4،6P	112	90	45	14	30	5	11	71	1	M5x12	1-M20x1.5	105	85	70	4-M6	2.5	130	110	φ9	160	3.5	136	138	119	190	290
HMEJ(DC) 80	2.4.6.8P	125	100	50	19	40	6	15.5	80	10	M6X16	1-M25x1.5	120	100	80	4-M6	3	165	130	φ12	200	3.5	154	157	127	207	330
HMEJ(DC) 90S	2.4.6.8P	140	100	56	24	50	8	20	90	10	M8x19	1-M25x1.5	140	115	95	4-M8	3	165	130	φ12	200	3.5	174	175	132	222	376
HMEJ(DC) 90L	2.4.6.8P	140	125	56	24	50	8	20	90	10	M8x19	1-M25x1.5	140	115	95	4-M8	3	165	130	φ12	200	3.5	174	175	132	222	391
HMEJ(DC)100	2.4.6.8P	160	140	63	28	60	8	24	100	12	M10x22	1-M25x1.5	160	130	110	4-M8	3.5	215	180	φ15	250	4	194	196	145	245	434
HMEJ(DC) 112	2.4.6.8P	190	140	70	28	60	8	24	112	12	M12x28	2-M32x1.5	160	130	110	4-M8	3.5	215	180	φ15	250	4	224	220	158	270	468
HMEJ(DC)132S	2.4.6.8P	216	140	89	38	80	10	33.3	132	12	M12x28	2-M32x1.5	200	165	130	4-M10	3.5	265	230	φ15	300	4	248	265	340	472	555
HMEJ(DC) 132M	2.4.6.8P	216	178	89	38	80	10	33.3	132	12	M12x28	2-M32x1.5	200	165	130	4-M10	3.5	265	230	φ15	300	4	248	265	340	472	593
HMEJ(DC)160M	2.4.6.8P	254	210	108	42	110	12	37	160	15	M12x28	2-M40x1.5	250	215	180	4-M12	4	300	250	φ19	350	5	315	330	420	580	605
HMEJ(DC)160L	2.4.6.8P	254	254	108	42	110	12	3 37	160	15	M12x28	2-M40x1.5	250	215	180	4-M12	4	300	250	φ19	350	5	315	330	420	580	650
HMEJ(DC)180M	2.4.6.8P	279	241	121	48	110	14	42.5	180	15	M12x28	2-M40x1.5						300	250	φ19	350	5	350	352	445	625	694
HMEJ(DC)180L	2.4.6.8P	279	279	121	48	110	14	42.5	180	15	M12x28	2-M40x1.5						300	250	φ19	350	5	350	352	445	625	732
HMEJ(DC) 200L	2.4.6.8P	318	305	133	55	110	16	49	200	19	M20x42	2-M50x1.5						350	300	φ19	400	5	390	394	515	715	774
HMEJ(DC) 225S	4.8P	356	286	149	60	140	18	53	225	19	M20x42	2-M50x1.5						400	350	φ19	450	5	435	442	560	785	820
HMEJ(DC) 225M	2P	356	311	149	55	110	16	49	225	19	M20x42	2-M50x1.5						400	350	φ19	450	5	435	442	560	785	813
HMEJ(DC) 225M	4.6.8P	356	311	149	60	140	18	53	225	19	M20x42	2-M50x1.5						400	350	φ19	450	5	435	442	560	785	873
